Запасные части к вагонам метро
ООО “ИЗ” более пятнадцати лет является единственным изготовителем в Украине запасных частей для вагонов метро, в т.ч.: рамы тележек вагонов метро для вагонов моделей: 81-714, 81-714.5, 81-717, 81-717.5, Еж-3; балка центральная; поводок прямой и крайний; зубчатка; кольца лабиринтные; вилка и стакан карданной муфты; сепаратор; корпус редуктора в сборе; болт и валик подвески редуктора; кронштейн приемной катушки АРС и пр.

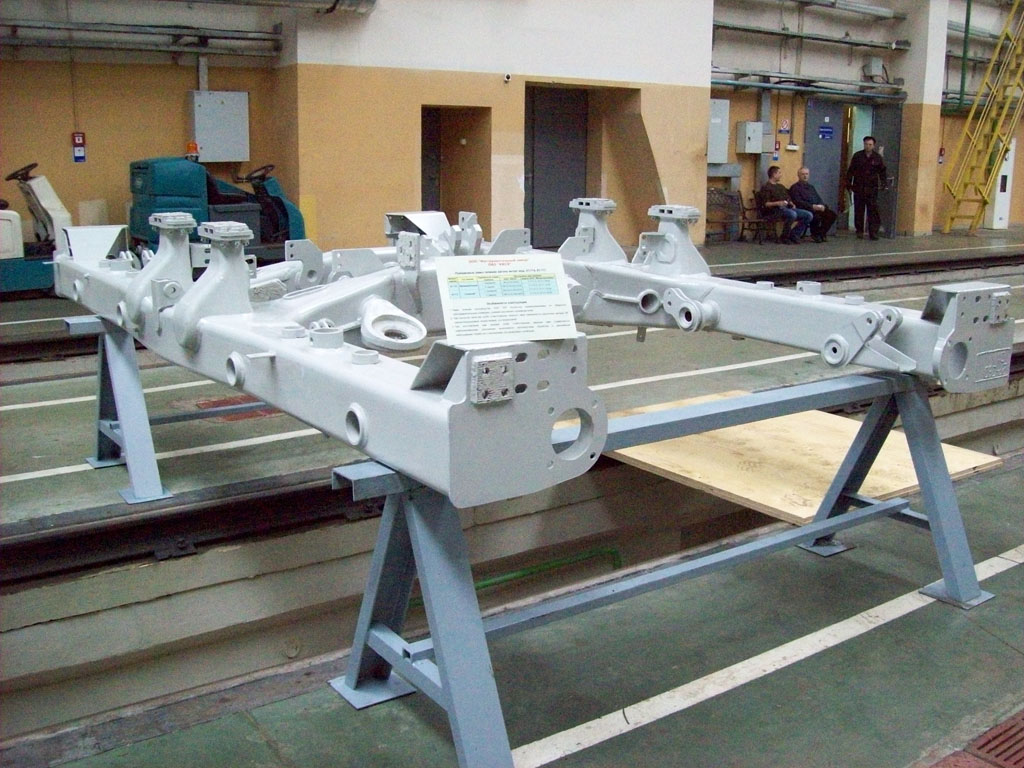

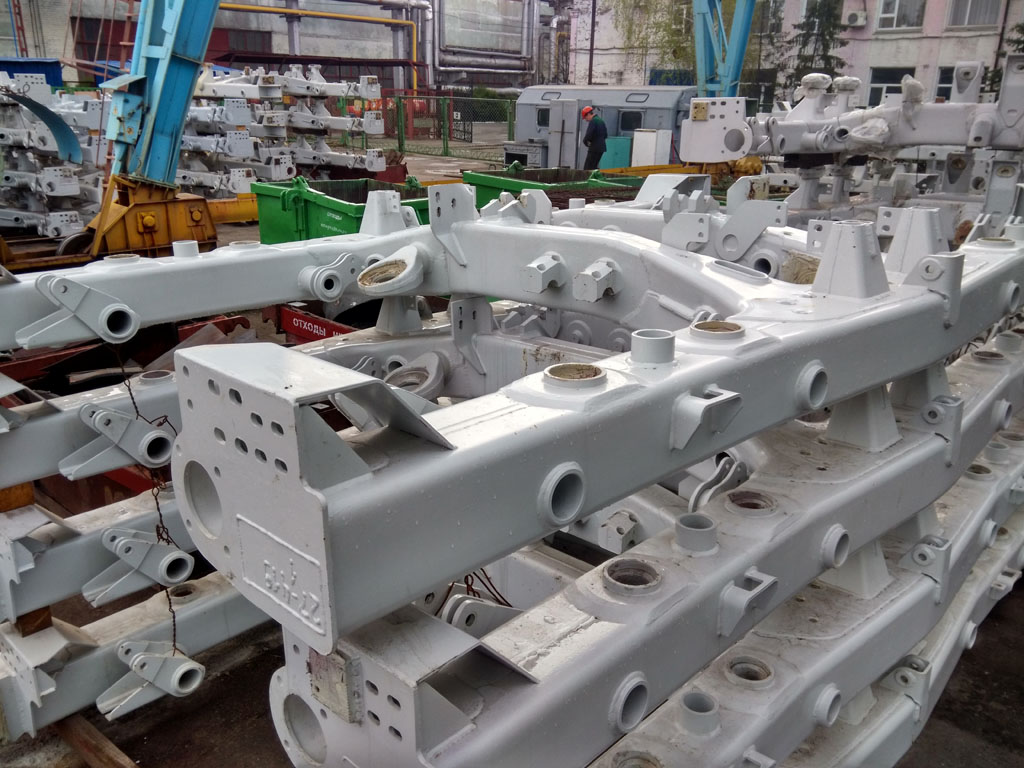

Рамы тележек вагонов метро производства ООО “ИЗ” эксплуатируются в метрополитенах Украины (КП “Киевский метрополитен”, КП “Харьковский метрополитен”), Грузии (Тбилисский метрополитен), Республики Армения (Ереванский метрополитен), Азербайджанской Республики (Бакинский метрополитен). ООО “ИЗ” подтверждает качество изготовленных рам тележек вагонов метро сертификатами и паспортами качества, гарантирует безотказную работу на протяжении 3-х лет или 480 тыс. км пробега.
| Наименование | Производство ООО "ИЗ" |
Аналоги |
| Рамы тележки | ||
| Рама тележки поводковая для вагонов типа «Е» | 2.7070.31.20.011.00/КР СБ | 2.7070.31.20.011.00СБ |
| Рама тележки поводковая для вагонов типа «Е» | 2.7070.31.20.011.00-01/КР СБ | 2.7070.31.20.011.00-01СБ |

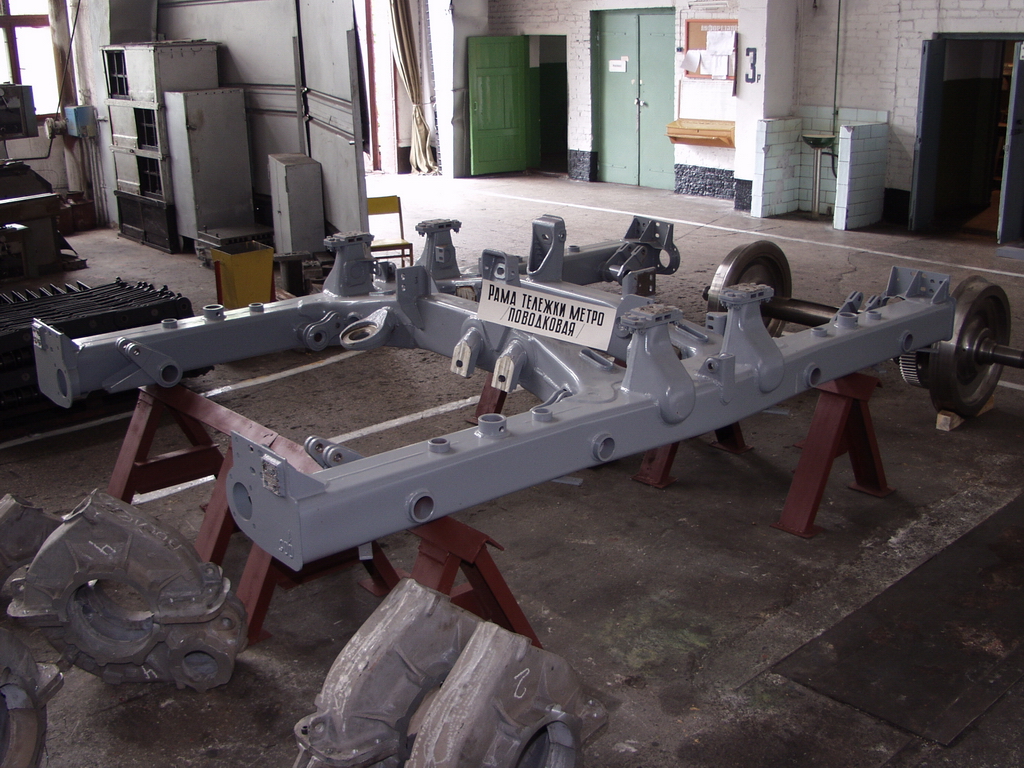

| Рама тележки поводковая, для вагонов «81-й серии» (передняя рама промежуточного вагона) | 796.02.00.000СБ | 2.7170.31.20.011.40СБ |
| Рама тележки поводковая, для вагонов «81-й серии» (задняя рама промежуточного вагона) | 796.02.00.000-01СБ | 2.7170.31.20.011.41СБ |
| Рама тележки поводковая, для вагонов «81-й серии» (передняя рама головного вагона) | 796.02.00.000-02СБ | 2.7170.31.20.011.42СБ |
| Рама тележки поводковая, для вагонов «81-й серии» (задняя рама головного вагона) | 796.02.00.000-03СБ | 2.7170.31.20.011.43СБ |
| Рама тележки шпинтонная (передняя рама промежуточного вагона) | 796Ш.02.00.000СБ | 2.7170.31.20.017.20 |
| Рама тележки шпинтонная (задняя рама промежуточного вагона) | 796Ш.02.00.000-01СБ | 2.7170.31.20.017.21 |
| Рама тележки шпинтонная (передняя рама головного вагона) | 796Ш.02.00.000-02СБ | 2.7170.31.20.017.22 |
| Рама тележки шпинтонная (задняя рама головного вагона) | 796Ш.02.00.000-03СБ | 2.7170.31.20.017.23 |
| Кронштейн левый | Е-31.20.022-Б/КР | Е-31.20.022-Б |
| Кронштейн правый | Е-31.20.021-Б/КР | Е-31.20.021-Б |
| Кронштейн нижний штампосварной | Е-31.22.110/КР СБ | - |
| Кронштейн редуктора | 1.7170.31.22.113.00/КР | 1.7170.31.22.113.00 |
| Колесная пара | ||
| Колесная пара | 797.010.000 СБ 797.010.000 СБ |
2.7175.31.10.011.10 СБ 2.7175.31.10.011.10 СБ 2.7175.31.10.011.12 СБ |
| Колесная пара | 797.010.010СБ | 2.7170.31.10.012.20 СБ |

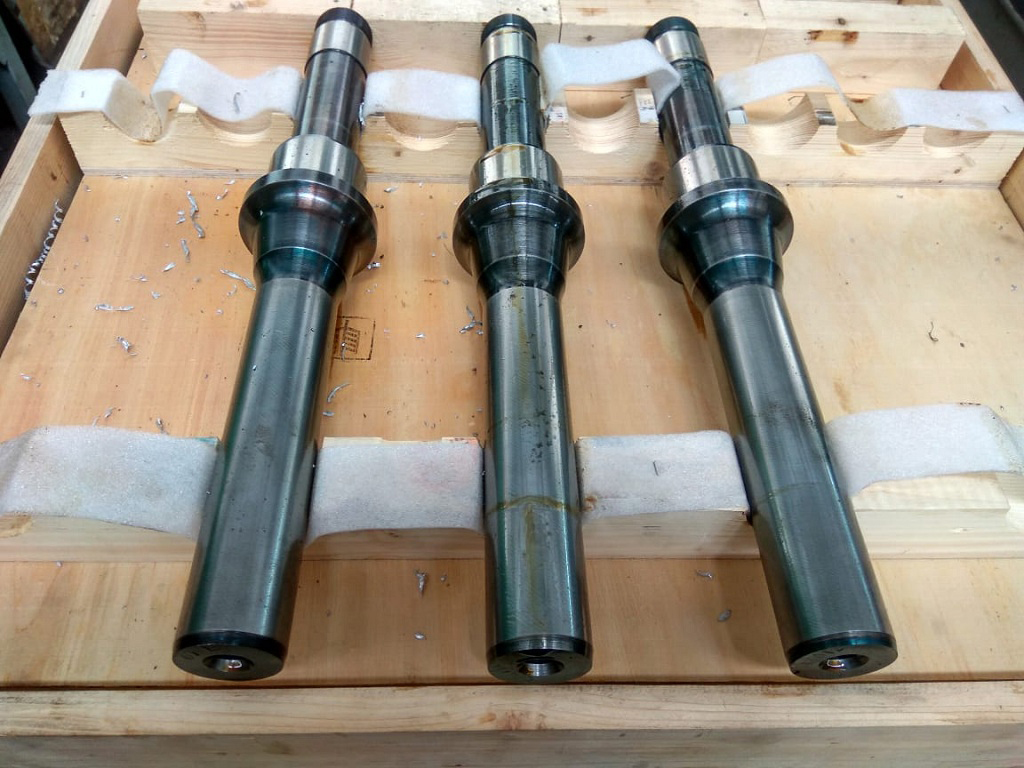

| Ось колесной пары | 797.010.025 | 1.7170.31.10.101.10 |
| Колесо | 797.010.027 | 1.7170.31.10.113.20 |
| Колесо | 797.010.028 | 1.7170.31.10.112.10 |

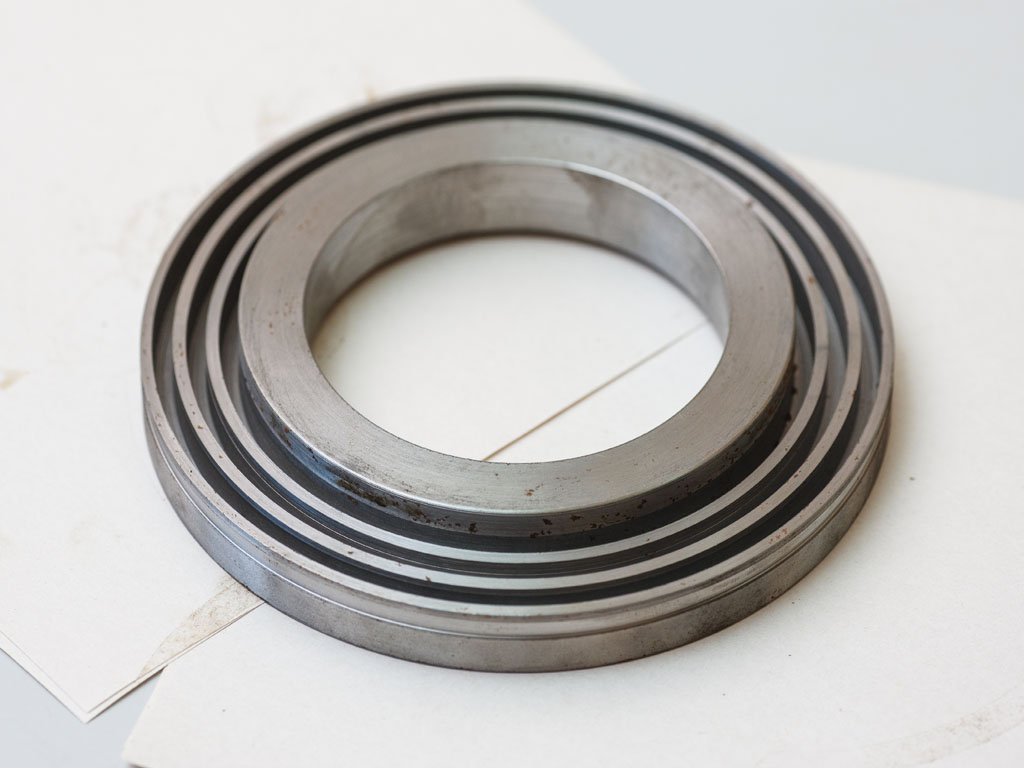

| Кольцо лабиринтное запорное | 797.010.031 | 1.7030.31.11.116.20 |
| Кольцо лабиринтное упорное | 797.010.032 797.010.032-01 |
1.7030.31.11.114.00 1.7030.31.11.113.00 |
| Кольцо лабиринтное большое | 797.010.034 | 1.7030.31.11.115.00 |
| Кольцо лабиринтное | 797.010.035 | 1.7170.31.10.111.00 |
| Кольцо лабиринтное внутреннее | 797.010.051 | 1.7030.31.51.106.00 |
| Кольцо лабиринтное внутреннее | 797.010.052 | 1.7030.31.51.107.00 |
| Кольцо запорное | 797.010.053 | 1.7030.31.51.113.00 |
| Кольцо лабиринтное наружное | 797.010.054 | 1.7030.31.51.114.00 |
| Кольцо лабиринтное наружное | 797.010.055 | 1.7030.31.51.115.00 |
| Штифт | 797.010.042 | 1.7020.31.51.078.00 |
| Кольцо малое | 797.010.044 | 1.7030.31.12.109.20 |
| Гайка осевая | 797.010.045 | 1.7030.31.12.110.30 |
| Кольцо большое | 797.010.046 | 1.7030.31.12.111.20 |
| Прокладка | 797.010.047 | 1.7030.31.12.112.20 |
| Шайба крепительная | 797.010.049 | 1.7030.31.51.104.00 |
| Воротник буксы | 797.010.057 | 1.7040.31.12.106.00 |
| Шайба стопорная | 797.010.063 | 1.7020.31.51.018.00 |
| Корпус редуктора | 797.010.020 СБ | 2.7175.31.51.011.00 СБ 560.31.51.000 СБ |
| Кольцо (уплотнение узла «крышка крепительная –букса») | 797.010.066 | - |
| Подвешивание редуктора | ||

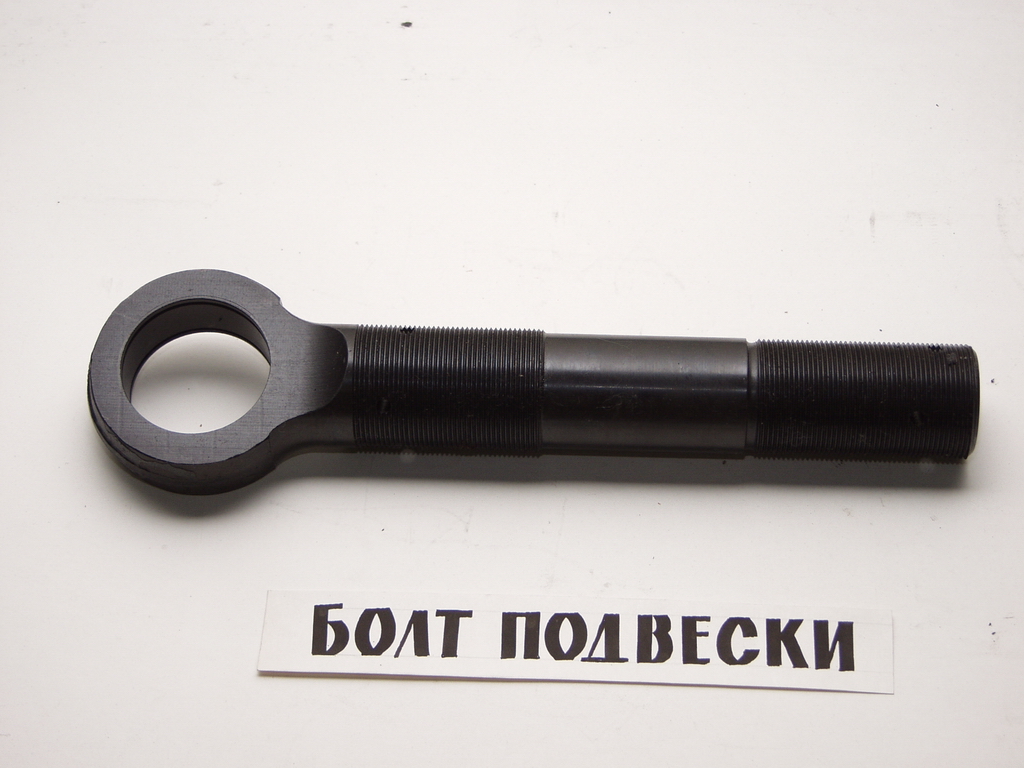

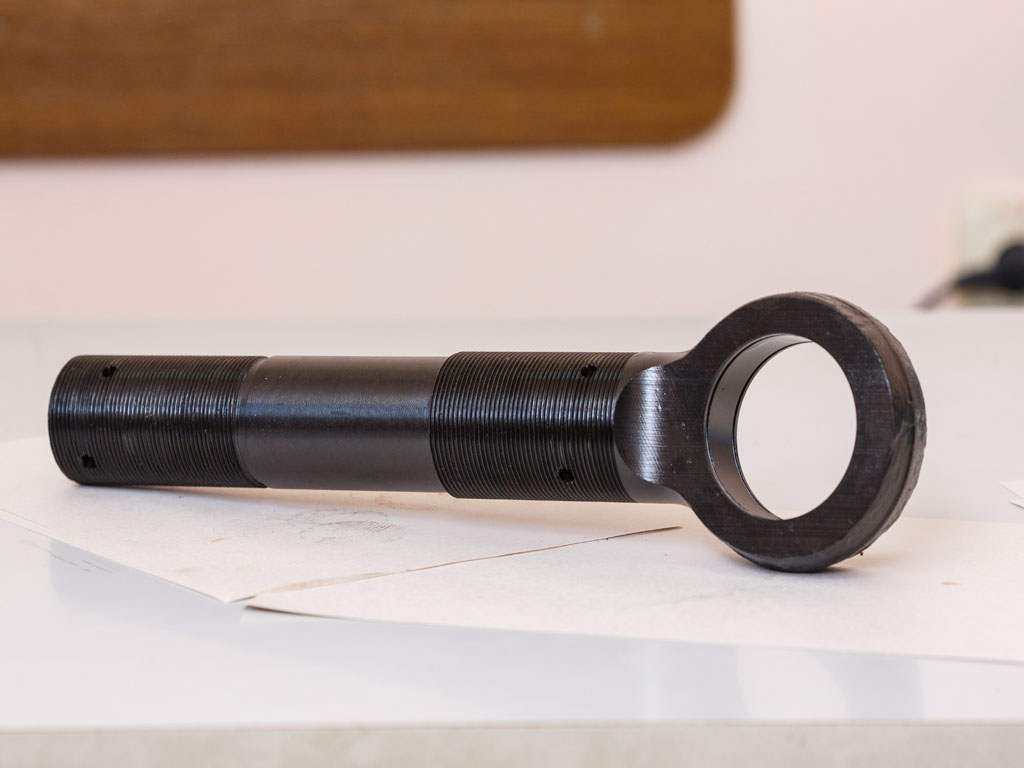

| Болт подвески | 797.020.001 | 1.7030.31.52.101.20 560.31.52.001 |
| Гайка верхняя | 797.020.002 | 1.7170.31.52.102.00 560.31.52.002 |
| Гайка нижняя | 797.020.003 | 1.7170.31.52.103.00 560.31.52.003 |

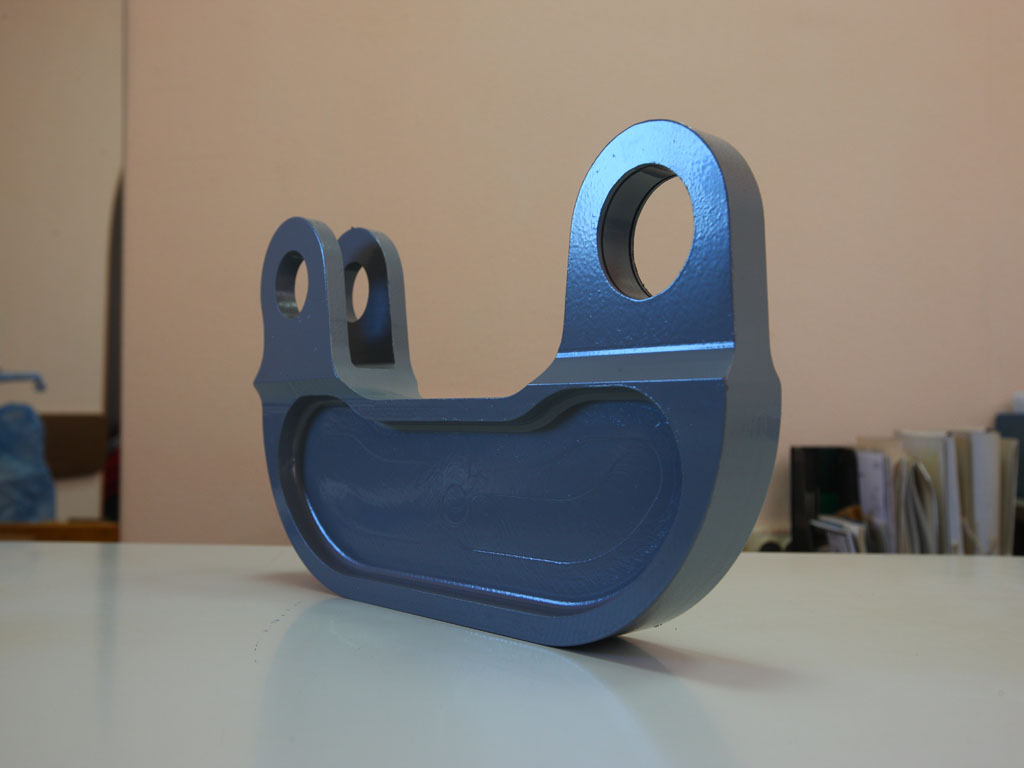

| Серьга | 797.020.004 | 1.7030.31.52.110.21 |
| Вилка предохранения | 797.020.005 | 1.7170.31.52.112.00 СБ |
| Валик | 797.020.006 | 1.7100.31.52.102.00 560.31.52.019 |
| Валик | 797.020.007 | 1.7100.31.52.101.00 516.31.52.015 |
| Втулка | 797.020.009 | 1.7100.31.52.104.00 560.31.52.009 |
| Втулка | 797.020.011 | 1.7100.31.52.103.00 560.31.52.008 |
| Шайба | 797.020.013 | 1.7171.31.52.105.00 560.31.52.011 |
| Амортизатор подвески | 797.020.020 СБ4а | 2.7030.31.52.011.00 СБ 560.31.52.020 СБ |
| Шайба | 797.020.031 | 560.31.52.021 |
| Прокладка | 797.020.033 | 560.31.52.023 |
| Установка тормоза | ||
| Валик среднего рычага | 797.030.016 | 1.7170.31.41.139.00 |
| Валик | 797.030.017 | 1.7170.31.41.140.00 |
| Гайка | 797.030.018 | 1.7170.31.41.149.00 |
| Винт | 797.030.021 | 1.7170.31.41.126.00 560.31.41.017 |
| Шайба | 797.030.069 | 1.7030.31.41.160.20 |
| Затяжка | 797.030.100 СБ | 2.7170.31.41.029.00 СБ |
| Затяжка | 797.030.110 СБ | 2.7170.31.41.030.20 СБ |
| Затяжка | 797.030.120 СБ | 2.7170.31.41.031.10 СБ |
| Траверса | 797.030.130 СБ | 560.31.41.760 СБ |
| Подвеска внутренняя | 797.030.190 СБ | 560.31.41.420 СБ |
| Рычаг крайний | 797.030.200 СБ | 2.7170.31.41.021.00 СБ |
| Подвеска | 797.030.210 СБ | 2.7070.31.41.039.00 СБ |
| Рычаг средний | 797.030.220 СБ | 2.7170.31.41.024.00 СБ |
| Скоба | 797.030.230 СБ | 2.7070.31.41.036.00 СБ |
| Подвешивание буксовое | ||
| Опора верхняя | 797.040.008 | 1.7170.31.36.164.10 560.31.36.008 |
| Планка стопорная | 797.040.011 | 1.7170.31.36.167.00 560.31.36.011 |
| Втулка | 797.040.012 | 560.31.36.022 |
| Стакан | 797.040.013 | 1.7170.31.36.46.10 560.31.36.023 |
| Гайка | 797.040.015 | 1.7170.31.36.160.20 560.31.36.025 |
| Прокладка | 797.040.003 797.040.003-01 |
1.7170.31.36.143.10 1.7170.31.36.143.11 560.31.36.003 60.31.36.003-01 |
| Колпак | 797.040.009 | 1.7170.31.36.165.00 560.31.36.009 |
| Установка двигателя и карданной муфты | ||
| Прокладка | 797.050.200 СБ | 2.7170.31.53.011.30 СБ |
| Крепление стопорное | 797.050.510 СБ | 2.7170.31.53.019.10 СБ |
| Крепление стопорное | 797.050.520 СБ | 2.7170.31.53.020.10 СБ |
| Шарнир резино-металлический | 797.050.530 СБ | 2.7170.31.53.016.00 СБ |
| Шайба | 797.050.008 | 1.7020.31.53.067.00 |
| Крышка | 797.050.014 | 1.7170.31.53.200.30 |
| Тяга | 797.050.015 | 1.7170.31.53.201.10 |
| Установка бруса токоприемника | ||
| Кронштейн | 797.060.001 | 1.7070.36.12.105.10 |

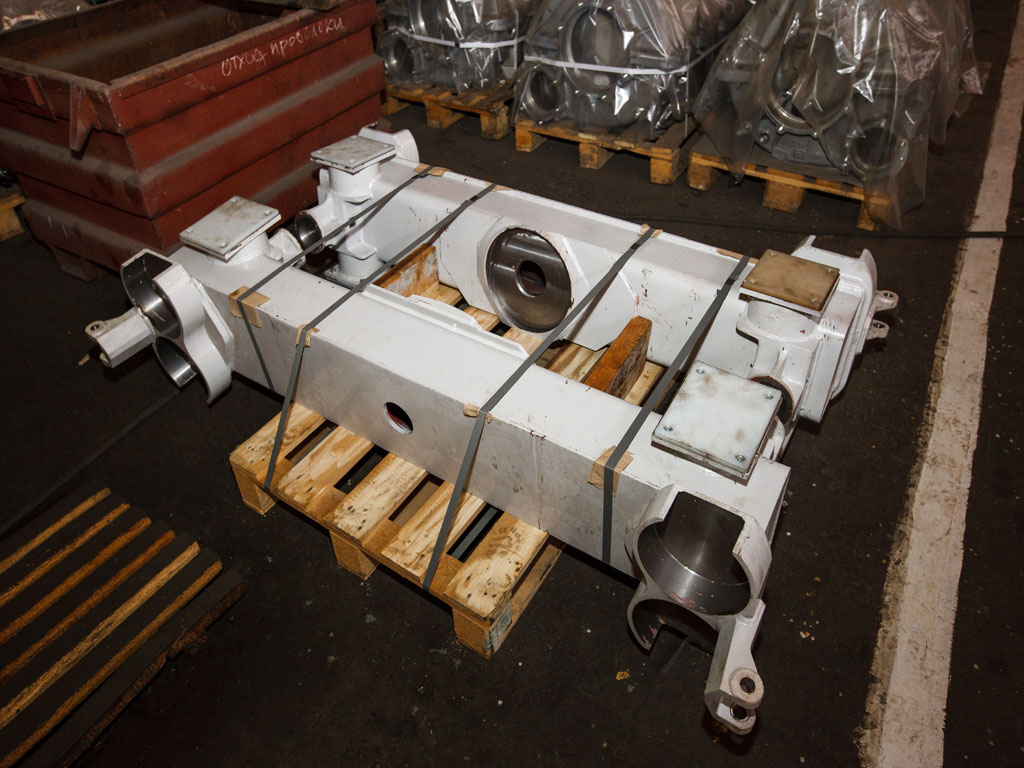

| Балка центральная | ||
| Балка центральная (с полиамидными наличниками) | 797.070.010-02СБ | 2.7175.31.31.011.20 СБ 560.31.31.00-02СБ |
| Балка центральная (опора кузова вагона на резино-металлические ролики) | 797.070.010СБ | 2.7100.31.31.011.00 СБ |
| Балка центральная (опора кузова вагона на полиамидные скользуны) | 797.070.010-01СБ | 560.31.31.000СБ |
| Опора | 797.070.002 | 1.7030.31.35.102.00 |
| Валик | 797.070.004 | 1.7030.31.35.104.00 |
| Валик | 797.070.005 | 1.7030.31.35.106.20 |
| Валик | 797.070.022 | 1.7030.31.31.102.00 |

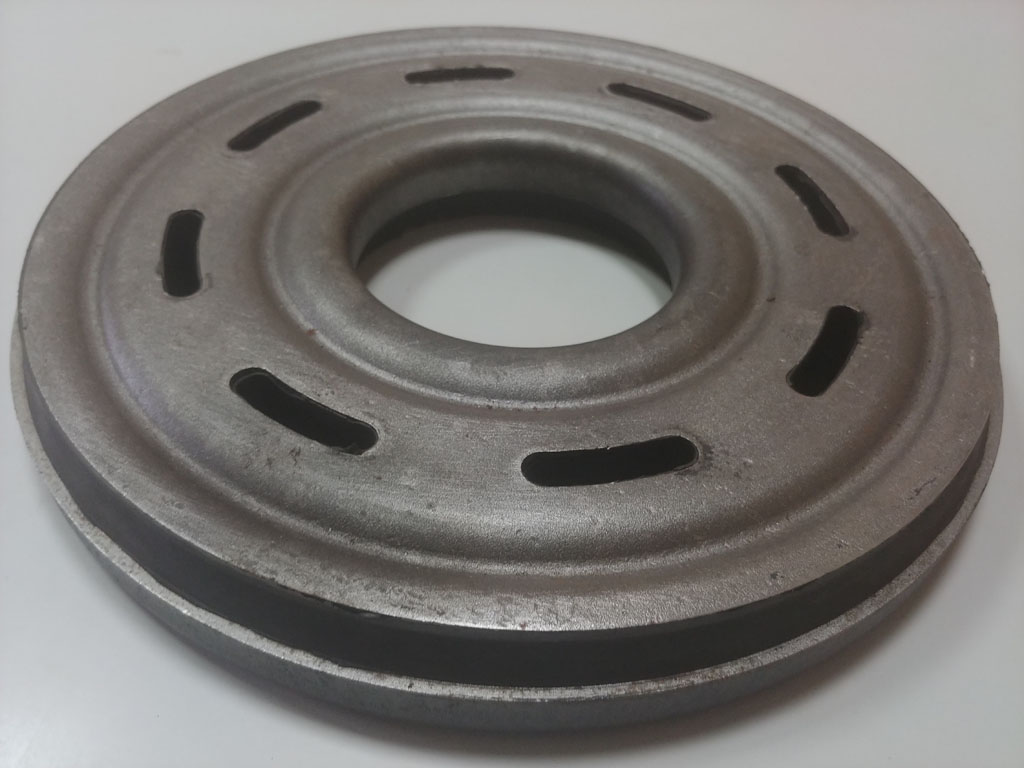

| Тарелка амортизатора нижняя | 797.070.031 | 1.7020.31.33.006.00 |
| Тарелка амортизатора верхняя | 797.070.032 | 1.7020.31.33.007.00 |
| Амортизатор пятника | 797.070.001 | 1.7070.31.39.101.00 |
| Установка предохранительных скоб | ||
| Скоба | 797.090.001 | 1.7070.31.39.101.00 |
| Карданная муфта | ||
| Колпачок | - | 1.7020.31.53.061.00 Д31.53.061 |
| Гайка | - | 1.7020.31.53.066.00 |

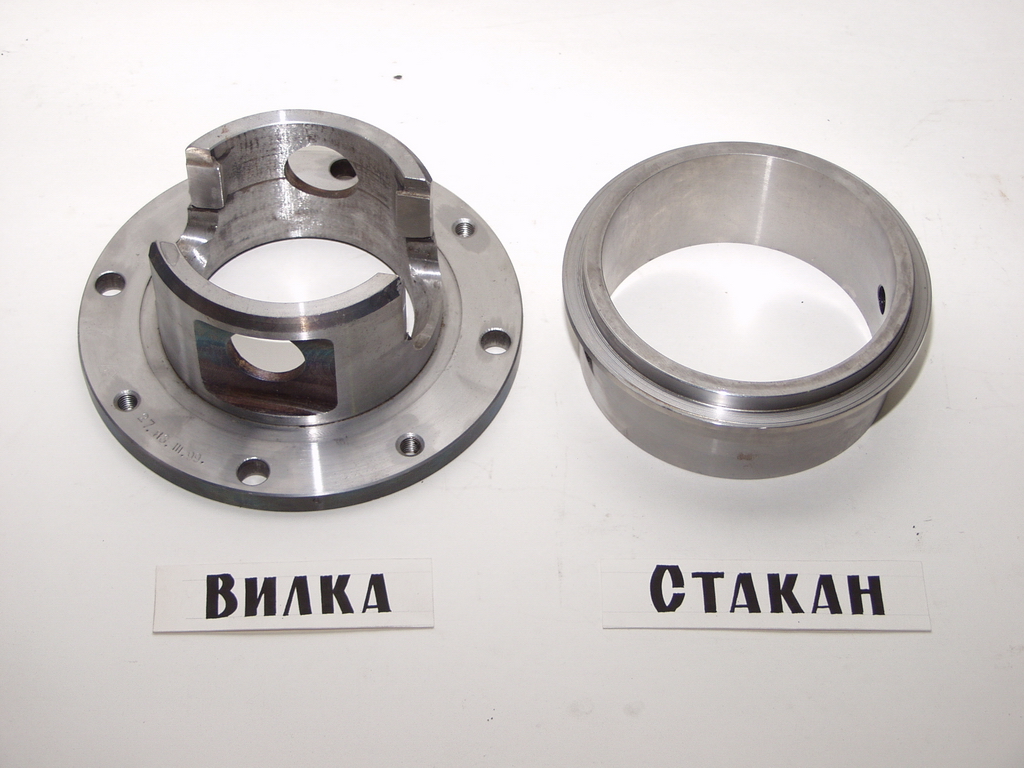

| Стакан | - | 1.7020.31.53.063.20 Д-31.53.063-Б |
| Вилка карданной муфты | - | Ев-31.53.051 1.7170.31.53.051.00 1.7020.31.53.051.30 1.7080.31.53.051.00 Д-31.53.051_В |
| Пластина стопорная | - | 1.7030.31.12.107.30 |
| Автосцепка | ||
| Замок автосцепки | - | 1.7080.33.71.113.00 |
| Серьга автосцепки | - | 1.7080.33.71.113.00 |
| Стержень автосцепки | - | - |
| Раздвижные двери и дверное подвешивание | ||

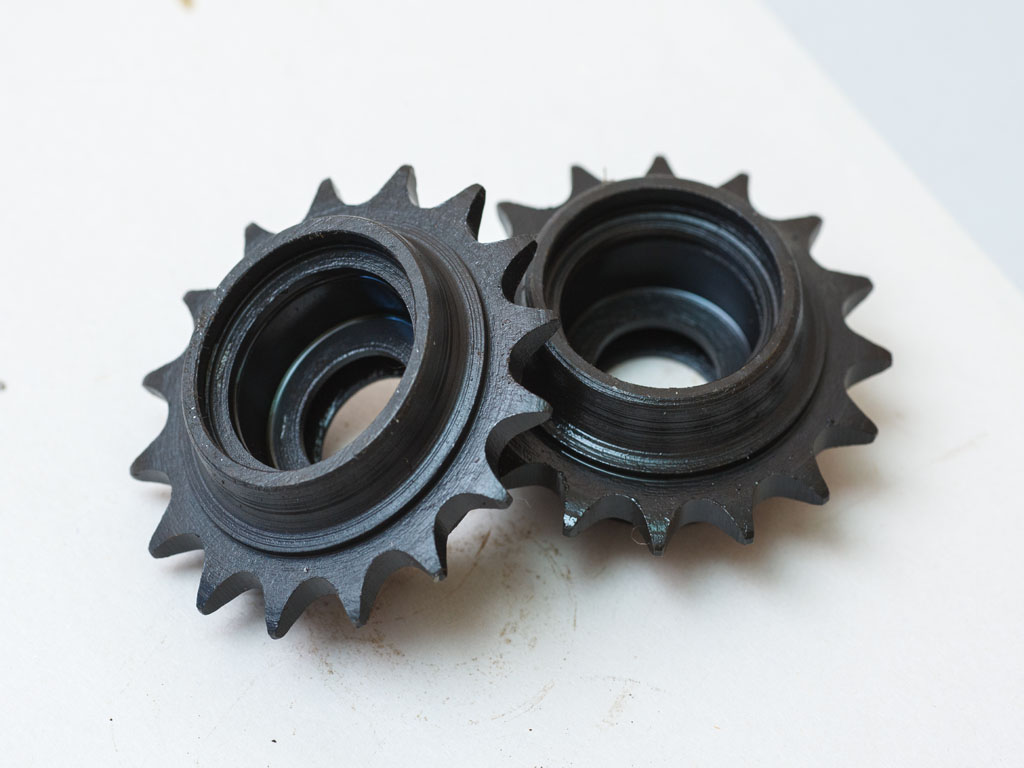

| Зубчатка | - | 1.7030.33.06.130.00 |

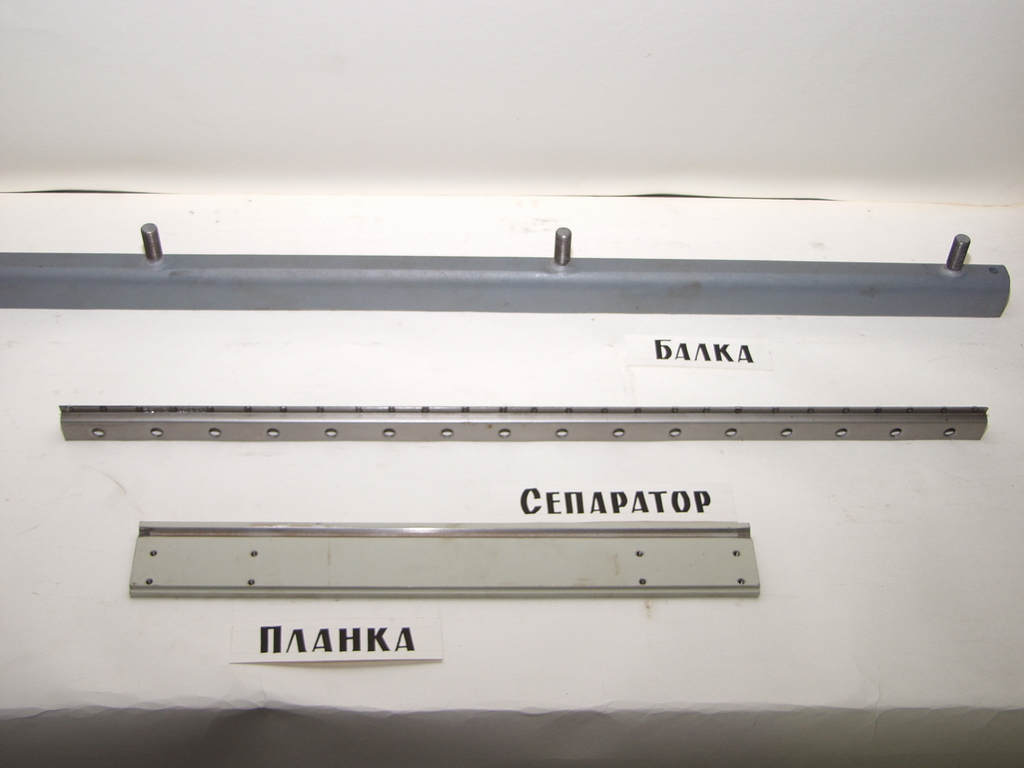

| Сепаратор | - | 2.7030.33.06.025.00СБ |

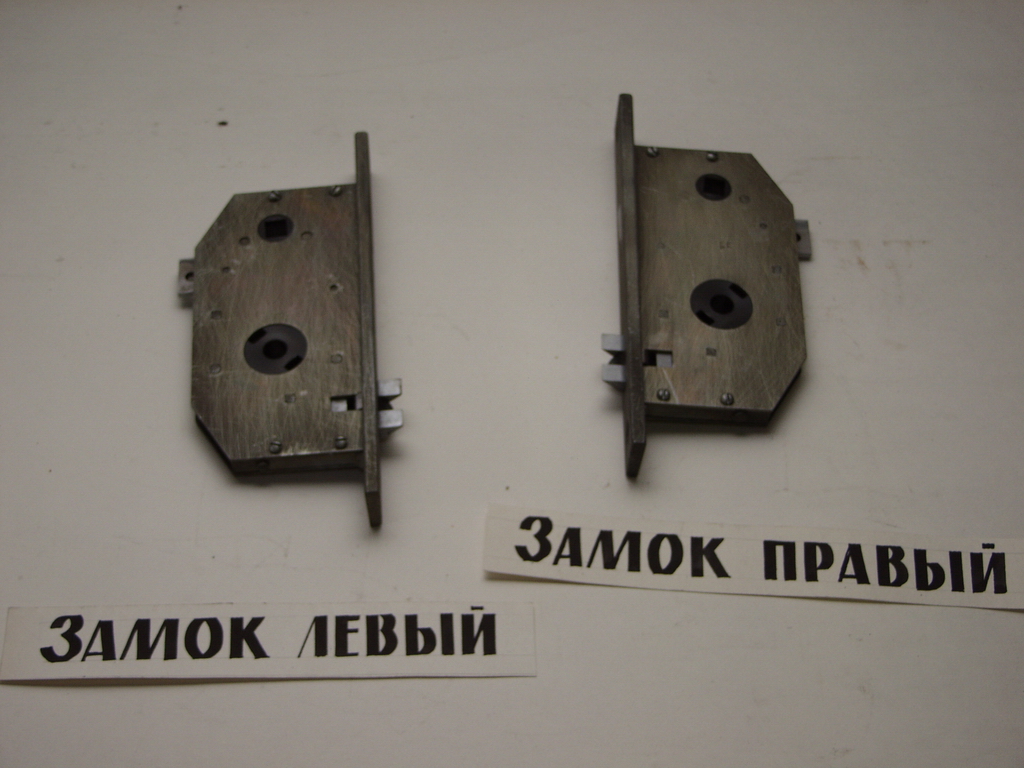

| Замок правый | - | 2.7080.33.03.015.00СБ |
| Замок левый | - | 2.7080.33.03.014.00СБ |
| Шестереня | - | ЭК4.05.011 |
| Шестереня | - | ЭК4.02.012 |
| Блок шестерен | - | ЭК4.01.010 |
| Планка | - | 000.20.240.020.45 |
| Балка | - | 2.7030.33.06.22.00 СБ 2.7170.33.06.22.00 СБ Е-33.06.022-А |
| Болт | - | 1.7030.31.11.202.00 |
| Гайка | - | 1.7020.31.53.066.00 |
| Тормозная рычажная передача | ||

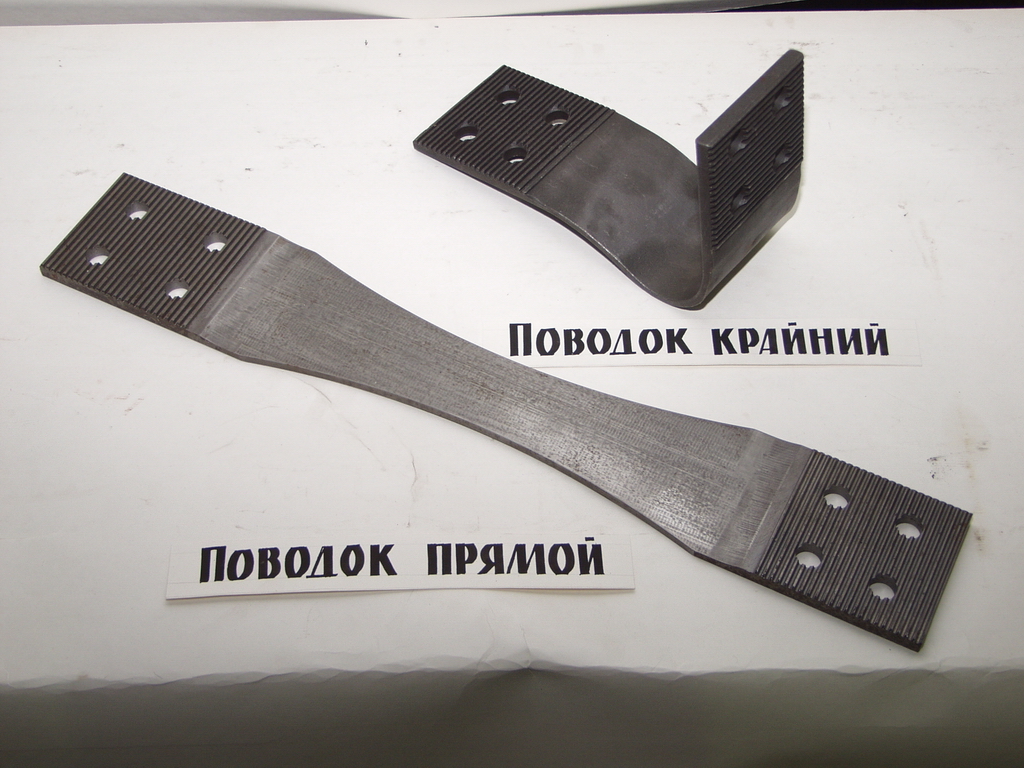

| Поводок прямой | - | 1.7170.31.36.112.00 |
| Поводок крайний | - | 1.7170.31.36.114.00 |
